一、前言

    1月12日，国家发改委、工信部印发了《信息基础设施重大工程建设三年行动方案》，明确2016年至2018年投资1.2万亿元，完善新一代高速光纤网络、加快建设先进移动宽带网、积极构建全球化网络设施、强化应用支撑能力建设4项重点任务。

    在《行动方案》当中要求，继续扩大农村地区4 G网络覆盖广度，完善重点行政村、景区、以及铁路沿线的4 G网络覆盖。促进频谱资源高效利用，积极构建低频LTE网络，全面推进5G研发。到2018年，新增4 G基站200万个 ，实现乡镇及人口密集的行政村4G网络全面深度覆盖，移动宽带用户普及率超过75%。

    随着中国移动网络的不断发展，通讯基站大面积投入使用，基站设备在实际运行中所暴露出的被盗事故逐渐显现。国内的通讯基站里除了昂贵的设备，更有担负着网络正常运营的责任，一旦遭到破坏，损失惨重，目前通信市场的竞争已经转化为通信质量的竞争，向客户提供稳定可靠的通信网络是营运商的主要任务，建设一个可靠的、经济的、先进的并最终得到用户检验和认可的网络就显得尤为重要了。

二、概况

　  中国通讯基站处于无人值守状态，且多数在偏远、警力不容易达到的地方，容易受到犯罪分子盗窃、破坏。

防盗需求分析

　　1、安全、稳定、良好的机房设备是通信网络正常运行的重要保证。随着金属材料价格的攀升，通信基站的铜牌、铜线、铜管被盗严重，空调、电池、馈线、变压器也日益成为小偷的偷盗目标，有数据显示一个地级市每年的被盗站次超过2/5,直接经济损失200-300万，全省被盗通信设备直接损失近1500万，间接损失更是无法估量。因设备被盗引起的用户手机无法正常使用，在老百姓心目中的地位就会大打折扣。

　　2、现有的基站动力环境监控系统主要采集基站设备的电源、电池、动力、环境参数，通过光传输系统传到局房中心主营业务的网管显示器上，中心网管人员只能局限于通过主营业务的网管中心看到参数情况，不能准确及时将被盗信息通知到运维人员、代维人员。

　　3、基站监控防盗系统是基于基站运维及代维管理标准，针对基站主设备防盗和维护管理而开发的防盗管理系统，运用最新的防盗技术，对基站的门禁、空调、电池、变压器、馈线、铜牌等经常被盗的设备进行监控防盗，并将告警信息及时发送到运维或代维人员手机上，经济实用，管理方便，并形成一套独立的基站防盗维护网管系统。

　　4、监控良好的机房环境也是通信网络正常运行的重要保证，因此通信网络维护部门必须加强对机房环境的维护管理，以确保通信网络的安全。为了适应通信的迅猛发展，加强竞争能力，提高劳动生产率和网络维护水平，促进维护体制的深化改革，迫切需要解决通信环境监控安防问题。

基站防护存在以下几点问题：

l       数量众多

通信基站的分布点多面广，采用传统的人工巡检维护模式，无法有效保证设备维护工作质量和时效性。我国继续保持高速的4G网络基础建设，4G基站规模总数达到266万个，4G基站已经占全球4G基站数量一半以上，随着4G业务的不断推广，以及未来5G业务的发展，每年会新增众多的通信基站。由于通信基站本身的特点，决定了网络覆盖范围较大、数量较多。

l       人工维护明显力量不足

由于基站网络的迅速扩展，每个员工承担的工作量越来越大，给维护工作带来了很大的压力。中国铁塔自有运维人员七八千人，平均下来每人要维护180多座铁塔，而这仅是他们的部分工作职责。

因此如何有效的解决无人值守的通信基站设备的安全，缓解日益紧张的人员及维护工作的压力，已成为当前铁塔集团急需解决的突出问题。在召开的中国铁塔2016年工作会上，董事长刘爱力、总经理佟吉禄也将其列为重中之重进行了安排部署。

l       被盗损失严重

在位置相对偏远的基站中，出现最多的情况就是基站内的电池与基站空调室外机被盗窃，由于地理位置与其他因素的限制，往往在工作人员和警务人员到来时，不法分子就已将基站的电池与室外机盗走。在2012年举行的“第八届中国通信网络运维年会”上，工信部电信管理局正局 级巡视员张新生表示，截至当年10月底，全国共发生电信盗窃破坏案件5.1万起，直接损失将近5个亿。尤其在现在越来越多的个人与企事业单位，开展的众多业务都已离不开移动互联网，因基站被破坏而造成的间接经济损失更是难以估量，                                  同时，社会影响也会极其负面。

l       监管难度大

如何有效监控基站的工作环境温湿度、防火防盗、防水，使设备运行安全得到保障。

l       使用环境恶劣

大部分通信站点交流电源供电条件较差，空调均为家用分体空调设备，交流变压器运行故障时有发生，而且基本不具备来电自启动功能和远程开关机功能。一旦发生市电故障，通信设备的运行环境条件很难保证，需临时派人赶赴现场处理。

三、电话联网报警无法避免的缺陷

传统的报警联网主要基于电话或GSM等报警信息联网，接警中心只能收到报警文字信息，看不到现场情况，报警联网服务时常遇到以下问题，在发展和维护客户时有一定的难度和困难。以下几个问题处理的好坏会影响我们的声誉以及行业的发展。

常遇到的问题有：

A．漏报的问题：误报浪费大量人力物力, 漏报除造成用户财产损失或人身伤害外，也会影响保安服务公司的声誉。

B．结案证据：由于没留下影音资料，无法为案件侦破提供直接

的证据。无法及时破案，保安公司或保险公司只能给用户赔偿。给做报警运营的公司造成不该产生的损失。

C．设备是否在工作的问题，很多误报或漏报，是由备本身的问

题造成的，电话报警联网是美国50年订立的安防技术标准，而今已沿用了60多年，受当时网络技术限制，电话联网报警是由用户向中心发送信息，单向通信的方式工作的，中心没办法及时知道用户设备的工作状态，往往连用户有没有布防，或是设备有没有死机都不知道，一旦发生这种情况，往往会造成无法估量生命和财产的损失。

D．接警和出警速度问题。一般情况是：一旦有警情，接警中心会立即派保安人员到现场，由于无法迅速判断警情的真实性，绝大多数报警是误报，这样造成当某处真的有报警发生时，由于保安人员已出动到其它地方，耽误了真正应该出警的时机，给用户造成出警不及时的印象，同时电话接警，最快每20秒，才能接一个警情。当有多个误报发生时，真的报警反而报不上来，这也是造成出警慢或是漏报的原因之一。

E．联网容量问题。普通中心机最大容量为9999户，联网规模

的限制很大，不适合大型报警联网系统的构建。

     F. 多级联网，直到今天，很多公司宣导的还是保安公司、派出所、更高级别公安机关等三级联网。这主要是他们还是采用的电话这种传送方式造成的，因为每次通过电话成功报一次警需要20秒，再向上级报一次，加上中间的确认时间最少需要30秒。这样到了第三级至少需要1-2分多钟，3级以上就没实际意义了。

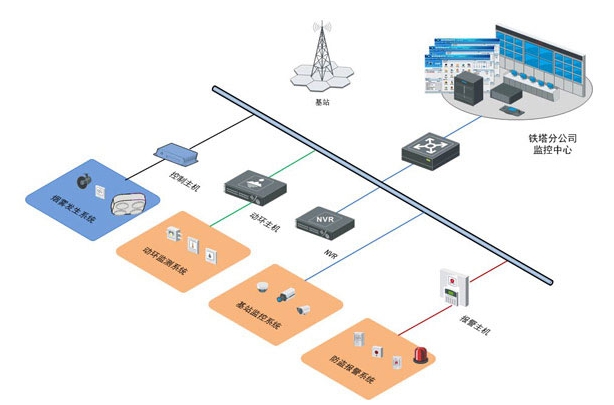

  系统拓扑图：

四、移动基站安防现状

  自今年7月以来，瑞金市连续发生20余起移动基站蓄电池被盗案，涉案金额达上百万元。一个基站的覆盖半径在2公里左右，一旦被犯罪分子偷盗破坏，2公里范围内三家运营商的所有用户通信都会受到影响。偷盗成功后，犯罪分子往往以几百数千元不等销赃，但对运营商造成的损失往往在几十到上百万元。

·现有基站防盗的实体防护部分，无法应对专业的盗窃分子

很多盗窃分子都具备一定的专业知识，在偷盗时能够避开普通的防盗监控，甚至做手脚，不会产生立时的故障或报警。

• 基站防盗的技防系统只能起到警示和事后查证的作用

现有的报警系统通过探测来检测是否有入侵事件，发现入侵后只能被动地发送到控制中心。机房内布置摄像头的监控系统，只能将现场录像记录下来，网络条件具备的情况下可以将图像及时传送到控制中心。

• 现有的基站防盗不能及时发现及制止

从以往的案例来看，盗窃分子的作案时间大都在40分钟到1个小时。大部分被盗的站点都是在事后发生设备故障或定期巡检的时候才发现的，基站、机房的防盗工作显得束手无策。

移动基站安防的短板
都是“以防为主”。无论实体防护，还是先进的技防措施，都是在围绕着“防”来做文章，非常被动。
移动基站安防系统亟需要大变革，变被动为主动，实现事中干预、有效阻止犯罪。

五、具有里程碑意义的解决方案

完美的通信基站安防系统---“烟盾”基站防盗抢烟雾报警系统

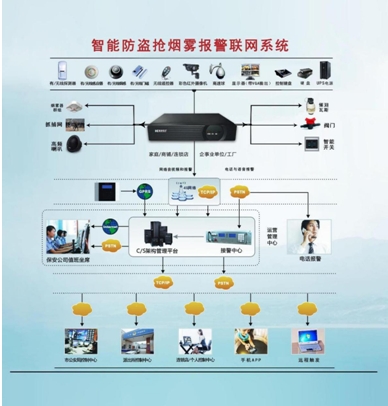

系统拓扑图

视频联网报警的优点

1．节省人力物力

每次警情都有现场实时图像传到中心，中心可以通过视频准确判断是真报警还是误报，这样避免了因为盲目出警造成的人力物力浪费。以每次出警汽车行驶平均10公里算，一天少出警5次，一天节省车油费就高达200多元。

2．有利于取证

系统除现场能自动录像外，还可把报警前的1分钟图像和声音送到接警中心，并自动保存。当有需要时，相关工作人员根据、时间、地点、设备编号查询或调用录像信息，便于案发后公安人员调查取证。

3．实时知道用户的状态

由于是采用网络通信方式，通信速度快，接警中心可以做到每隔1分钟查询一次用户的主机状态，能做到随时掌握前端设备的工作是否正常状态，减少漏报及误报。

4．容量大，接警速度快

通常电话报警联网接警中心，警情接警时间大约在10秒钟左右，而且为保证可靠接警，一般一条电话线路不能超过400个用户。采用昊诚电子科技大型报警视频综合管理平台，采用宽带或GPRS方式联网，警情上传速度可控制在1秒钟左右，大大节省了出警的反应时间，提高了接警的效率。

5．无限级联网

众所周知，网络传送在全国费用是一样的，即你在北京浏览新浪网和在深圳浏览新浪网一样，不但全免费，而且速度也差不多。

如此类推，理论上在中国只要一台足够带宽的服务器，就可以实现全国报警联网，全国各地的接警中心，只需一台电脑就可以。

6 对讲功能

接警中心可以和用户进行双向通话，他有两个好处，一是用户自己可以和员工或家人通话，另外，当发生警情，保安人员不能及时到达现场时，可以通过喊话吓走疑犯。

7远程触发防盗抢烟雾器

在中心平台收到视频复核后，及时的判断警情，通过中心喊话制止无效后，可以远程开启防盗抢烟雾器，3-5S内让现场能见度为零，达到有效的驱离效果。

8远程遥控编程

一套报警系统，安装完成后，应该是安装人员自己都破坏不了，要达到这个目的，最有效的办法就是，安装人员自己都不知道密码，

如何实现呢，最好的办法就是所有编程数据由报警中心传下去。网路接警中心采用的是更高级的可视化遥控编程。中心人员坐在接警席位可以如临现场一样对系统进行编程，这样一方面提高了安全程度，另一方面对一线的安装人员的技能要求也不高。

9增值服务

 可以通过平台向用户发布短信，及广告。说不定哪天分众媒体要收购呢。

六、视频复核触发报警主机（NAVS）产品优势

  6.1采用技术方法及信息化手段

1、将报警控制器与视频录像综合一体

实现报警联动是工程商最头疼的事，虽然技术要求不高，但需要的器材不少，连线复杂。后期维护不方便。NAVS完全解决了这个困境。NAVS把视频录像和报警控制器完全真正的融为一体。自动实现报警自动打开录像、信息上传、灯光联动、奔向预置点、拨打语音电话等众多联动功能。

2、将PSTN、TCP/IP报警融为一体

由于现有的报警控制器只有PSTN报警方式，现将TCP/IP融合为一体，报警时将报警视频和报警图片通过网络发送到报警平台。

3、融合3G技术

将3G技术融合到一体，实现“四网合一”，可以通过手机查看报警现场，通过手机控制主机，同时报警时候可以给用户手机拨打电话，发送短信。实现全网络的视频联网。

6.2、产品特点

1、高集成：

系统集成了录像机、报警主机、防盗抢烟雾器、集中供电、VGA切换、报警联动等功能，有效的解决了报警和视频之间的紧密联系，可以在局域网和广域网上实现自动预警、告警和录像功能，通过这个报警视频服务平台，用户可以远程对报警和视频服务进行设置、查询和操控、远程查询报警事件等。

2、实用性：

先进的CPU处理器，有效的解决了报警的扩展、传输、视频录像的压缩、存储、远程控制方面的合理布局，独立的报警视频服务软件和WEB视频服务平台，轻松实现报警视频联动，报警视频控制，云台操控、远程设置查询等功能，真正实现了视频全实时联网，解决了困扰安防界多年的误报漏报问题。

3、操作简便：

全中文的操作平台、控制软件和远程操作平台，强大的显示控制功能和简单直观的主机和远程操作界面，一切让您很明了的进行配置与操作，同时昊诚电子科技在界面上进行了美化和层次化的分割，操作变的简单易行。

4、经济性：

高集成在最大程度上减少了单一组合式的各种设备，减少了联动模块等外接设备，大大降低了系统集成的成本。在组建系统的过程中，由于集成性比较高，大大减少人力费用、节省了耗材、中间设备的费用，使得本系统更加具有经济性，可以为广大的工程商提供更省、更快的施工方案。

6.3产品技术特色：

1、采用MIPS CPU+DSP方案硬压缩方式，线路简洁，功耗低，可扩充性强；

2、优化的Linux实时操作系统，网络传输性能好，稳定性高；

3、人性化设计，国内首创支持3D鼠标操作，支持智能中文输入；

4、支持遥控器、控制键盘，鼠标等多种操作方式，使用方便；

5、优异的网络传输性能，支持双码流和多达48个远程客户端的同时监看（无需流媒体服务器）；

6、广域网传输时，能根据网络带宽自动进行调整码率和帧率的调整；

7、内置丰富的网络传输协议，支持ADSL拨号、断线重连，支持PPPoE协议，支持动态域名解析；

8、每路D1预览，支持移动侦测、OSD、马赛克、实时监听、看门狗等功能；

9、手动录像、定时自动录像、报警联动录像等多种录象方式；

10、断电后再来电自动启动；

11、支持多路回放,可按录像型号、时间、日期等多种检索方式；

12、可以按录像类型、时间、日期等方式检索；

13、配套提供大型管理软件F0CUS110，可以方便低成本地进行联网管理；

14、支持有线RJ45接口，支持无线Wi-Fi，支持3G手机浏览；

15、语音报警，Contact  ID联网报警协议；

16、7组可设置自动定时布撤防时间，远程异地布撤防、现场监听；

17、有线无线防区工作状态实时监测，语音提示故障或未准备好防区；

18、256条黑匣子系统时间记录与查询；

19、无线探测器欠压实时监测；

20、用户密码、工程密码分级权限管理。

七、视频复核触发报警主机平台和防盗抢烟雾器介绍

     深圳昊诚电子科技有限公司，是中国众多民族安防产品制造企业之一，在众多的杰出的民族安防企业的鼓舞和带动下，我们总结出了一条有中国特色的安防理念，并研发生产了一套十分有特色的四网合一的安防系统，经过四年多大范围的广泛使用，得到了用户的充分肯定和好评。下面请容许我和大家一起探讨我们的大型四网合一报警联网系统。

   何谓四网合一，四网合一是指PSTN+(GSM/GPRS)+TCP/IP+3G四种方式接入数字代码解码和图像复核相结合的接警管理平台。该平台充分依托现在飞速发展的通信技术。巧妙地利用电信、110指挥中心、派出所、联防治安巡逻队、小区物业管理等一切能利用多重资源。能做到一旦发现警情。立即响应，及时、准确将报警信息和图像通知最近公安机关，让公安机关及时出警、并且在同一时间内通知物业和联防治安巡逻队。 并将现场和报警信息保存下来。系统具有良好的规模适应性、管理适应性；采用了智能路由技术，报警和客户信息同步技术，警情处理一体化技术、数据的及时备份恢复技术,提供远程运行维护,管理,更新,升级功能。

7.1、联网报警平台系统介绍

   系统具有以下显著特色：

   1、使用SQL server 2000/2005 数据库系统，更大容量，更高可靠性。

   2、带视频转发功能。

   3、支持多台接警中心硬件平台的协同工作，易于扩展； 支持报警。

   4、代码警情自定义，以及四种报警显示方式。

   5、客户资料可编辑/打印/导出等维护功能。

   6、语音催促客户交费、停止、恢复对客户的服务。

   7、月租不足提醒、月租不足警告、暂停对客户的服务。

   8、系统用户密码经过多重加密，保证用户安全，支持多用户权限管理。

   9、增加数据库备份、恢复和操作日志记录功能，防止数据遭到恶意破坏。

10、具有报警、接警优先功能，保证线路被占用时仍能正常报警、接警。

11、采用双机热备份技术与双网技术，消除了计算机故障与网络所对平台稳定运行的影响。

12、具有电压过压和欠压保护功能、并备有后备电源，同时电源转换时平台不受影响，确保平台电源产生变化时仍保持平台的稳定运行。

13、采用先进的声音压缩和视频图像传输技术，使接警中心能及时监听报警现场的声音与视频现场查看，从而较准确地判断警情的真实性。如果是真实警情，则立即通知巡防人员或者110出警，同时在案发后对案件的侦破过程起到极大的作用。

7.2“联网报警”系统基本技术参数

客户端运行环境：WIN_98/WIN_XP/WIN_7

服务器端运行环境：WINDOWS2000 /2003；

使用SQL server 2000/2005 大型数据库；

支持多种报警通讯协议：SA/4+2/6+2/ Contact ID；

支持数字语音卡和模拟语音卡。

增加数据库备份、恢复和操作日志记录功能，防止数据遭到恶意破坏。

7.3联网报警平台功能参数

   1、接警中心

²      网络版操作，不受时间地域的限制，管理员和用户随心所欲的操作。

²      使用SQL server 2000/2005 数据库系统，更大容量，更高可靠性。

²      TCP/IP网络信息传输，更便捷，更安全。

²      支持多台接警中心硬件平台的协同工作，易于扩展。

²      视频传输同步，远程建议操作。

²      子系统可以使用GPRS连接功能。

²      具备彩信接收和处理的功能。

²      3G接口和对应的协议。

²      产品易于远程维护,升级,更新。

²      接警中心内附多颗高性能低功耗的微处理器芯片。

²      各路线路状态判断，电话线断线检测功能。

²      接警卡面板有状态灯提示。

²      支持报警代码警情自定义，以及四种报警显示方式。

²      客户资料可编辑/打印/导出等维护功能。

²      系统用户密码经过多重加密，保证用户安全，支持多用户权限管理。

²      增加数据库备份、恢复和操作日志记录功能，防止数据遭到恶意破。

²      灵活显示板技术，更加直观地显示用户布防与撤防状态、布防与撤防时间；显示接警员是否在线操作状态。

²      预定布撤防时间设置，按一个星期七天分别设置不同的布撤防时间。

²      自动刷新报警信息、语音提示报警信息、自动弹屏报警信息，显示报警用户所定位的google地图位置。

接警座席管理，报警信息自动上报到所属接警座席上，接警员确认后，通知巡防人员或者110出警。

通知公告提示，通知月租快到期用户自动续费，接警中心所发布的新公告信息。

灵活记录操作员登陆系统与编辑操作的日志信息。

转发警情信息，经中心接警员对所上报警情通过核查真实报警，就将警情信息转发给110指挥中心出警。

²      视频巡查，最大支持同时巡查12个用户视频。

²      自动巡检功能：平台每天自动巡检一次，巡检前端设备是否正常使用与是否故障，以统计出所有不正常使用与有故障的前端设备用户。

²      报警信息可打印/导出等维护功能。

²      产品管理功能，对产品进行分类，组合管理。

   2、 派出所、分局、分中心、上级公安机关

所需设备：电话线一条、网线一条最低4M以上宽带、电脑一台（带独立显卡）

各相关部门接警员可根据自己所分配好的登陆权限帐号，通过IE浏览器登陆接警管理平台,可查看到接警中心上传的所有真实警情信息加以处理。

   3、联网报警中心（安保公司）

所需设备：电话线一条、网线一条最低4M以上宽带、电脑一台（带独立显卡）、电话机一部

在联网报警中心（安保公司）电脑上安装一个视频联网报警客户端软件,商铺一报警,就自动弹屏报警画面与报警声音提示。保安接警员可通过对讲机或者电话机通过巡防保安员对案发现场出警。

 7.4联网报警平台配置方案

（1）标准的视频联网报警平台服务器由4台服务器组成。

（2）各服务器作用及特点：

1台服务器为数据库专用服务器，用于用户信息及报警警情信息存储及处理。（用户连接数高，内存需求大）

1台服务器为视频网络接警专用服务器，用于用户报警抓拍图片与录制视频的存储，用户远程回放及事后查看。（需要大容量磁盘，对内存和CPU需求大）

1台服务器为电话接警平台软件专用服务器，用于电话接警、警情处理及远程存储、告警电话呼出等。（运行接警服务端软件，用户连接数高，磁盘需求小，内存需求大；此服务器必须为有标准PCI接口的塔式服务器，用于安装数字中继语音卡）

1台服务器为数据备份专用服务器。（少量重要数据存储，稳定性要求高，磁盘需求小）

（3）用户选配说明

鉴于各公司用户数量及需求不同，以及对业务初期的投入考虑，可以按照进行服务器的组合使用。但是请注意，一台服务器运行多个功能或者降低服务器的标准可能会出现不稳定的运行情况！如果用户对于成本的考虑较多，可以进行如下组合及优化：

第一：如果用户为纯电话语音接警平台，可以完全省略视频服务器。

第二：可以省略数据备份服务器。此服务器是出于高安全性的考虑，实现数据库的热机备份。如果主数据库服务器完全损坏，会自动跳转连接到此服务器上,平台可以正常使用,也不会影响此服务器的数据安全。

第三：数据库服务器与接警平台软件服务器组合使用。也就是说，即使只投入一台服务器，也完全可以实现以上所有功能！在以上服务器组合功能的基础上，可以选择最高档次的配置, 但其中运行接警软件的服务器必须为塔式机型，便用于安装数字语音中继卡。

推荐型配置：4台服务器组合使用，按最高推荐配置即可。

经济型配置：2台服务器组合使用，数据库服务器与电话接警服务器共用一台服务器，视频专用一台服务器。按数据库服务器与视频服务器推荐配置即可。

初级型配置：1台服务器，即所有数据库及所需软件全部综合在一台服务器上。此配置只建议初期用户数量少的情况下运行。按视频网络接警专用服务器推荐配置即可。

数字语音中继卡

本系统支持数字语音中继卡,以及加装TTS语音模块，实现文本TO语音转换。具体选择哪个型号中继卡，请根据贵公司优先提供的中继线路信令来决定，支持七号信令/PRI信令,建议使用PRI信令.　注意，如果数字中继卡与线路数据配置不对,将无法工作。

可根据自己的用户量来选择30路/60路/120路模拟电话语音接警即普通的电话接警，每路即一条电话线路。可选择 4路/8路电话接警中心机。

TTS语音模块支持文本转换语音,将报警信息文本转换为语音，在报警时,自动拔通用户电话用语音直接提示报警信息。

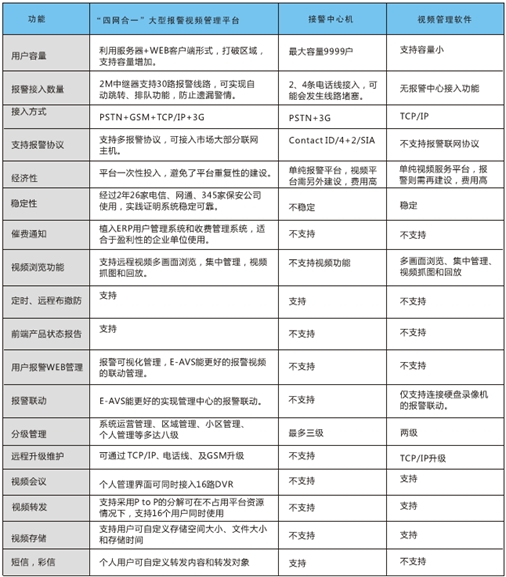

7.5平台对比表

7.6烟盾防盗抢烟雾器介绍

产品功能

l       接到报警主机或者其它设备的控制信号后，防盗抢烟雾器可瞬间启动，在几秒钟内释放大量无毒的烟雾，瞬间充满房间，让闯入者能见度为零，只能仓皇逃走。

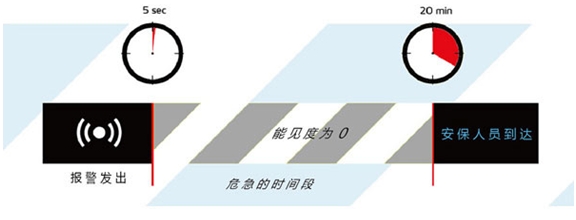

在安保人员到达前的20~30分钟内是 危急的时间段

l       瞬间保护机房设备

烟盾防盗抢烟雾器喷射出浓厚的烟雾使得现场伸手不见五指，入侵者根本无法辨清方向，也就不能对房间里面的设备进行破坏或者盗窃，可有效保护设备的安全。烟雾为中性，也不会对设备造成腐蚀。

l       以人为本，不会造成人身伤害

烟盾防盗抢烟雾器喷射的烟雾本身为食品级，无毒，不会对入侵者造成任何身体上的损伤，有效保护了对方的人权，也降低了业主的风险。

l        可自定义驱赶音频

当入侵发生时，在释放烟雾的同时，烟盾防盗抢烟雾器还可以同步播放预制的警告语音，进行声音恐吓，如“有毒气体已释放，请及时撤离”等语句。

l       烟雾的性质可以多样化

为了强调发烟效果的震撼性，烟盾防盗抢烟雾器可以将烟雾订制成多种颜色（如红色或者蓝色），让人的心理上产生恐惧。也可以增加刺激味道的材料，让入侵者闻到后，生理上会非常不舒服，让其尽快逃离。另外，为了便于后期警察的抓捕，也可以增加有特殊气味的材料，或者荧光剂之类的物质，便于跟踪和识别。

7.7、烟盾防盗抢烟雾器的优势

专家组的成员均服务于军方几十年的退休专家，长期致力于军方化武方面的研究，掌握军方各种烟雾产品的技术，代表了国内烟雾行业的水平。转为民品后，我们经过了多次改良，做到了材料无毒、使用安全、发烟迅速、发烟量大等特点。

l       固体发烟，免维护

国外市场的同类产品的发烟材料为液体，需要定期补充。烟盾防盗抢烟雾器的发烟材料为固体，在正常使用期间无需定期补充材料，大大减少人员维护的成本。

l       发烟速度快

烟盾防盗抢烟雾器可在3-5秒释放大量烟雾，迅速填满整个房间，让入侵者无法及时反应，只能仓皇而逃。国外同类产品大都在10-20秒以上才能达到该种效果。

l       低电压启动，功耗低

l       功耗低

AC 5-12 V即可启动烟盾防盗抢烟雾器系统，对于每天耗电量将近40度的基站，可以有效解决供电问题，并不会产生电费的付出。国外同类产品的功耗大都在1千瓦左右，每天的耗电量将近20度。

l       多种触发方式

自动方式：可以通过现场各种探测器（如：人体感应、震动、玻璃破碎等）发出的报警信号，自动启动烟盾防盗抢烟雾器系统，瞬间释放烟雾，达到驱离的目的。值得注意的是，所有的报警探测器都有漏报和误报的技术漏洞，会引起烟雾系统的误触发。
手动方式：一般应用的场景是有人在现场值守，当发现紧急情况后，可以通过按钮、遥控器等启动烟盾防盗抢烟雾器系统。
远程网络启动：在装有远程视频监控的条件下，报警会传送到控制中心，中心值班人员会通过视频图像对现场进行复核，在确认有入侵事件发生后，可在电脑上按下标进行远程启动烟盾防盗抢烟雾器。

烟盾防盗抢烟雾器的核心部分为安防行业通用的标准接口，可以方便灵活地与原有的安防系统进行对接，从而实现原有老系统的升级。

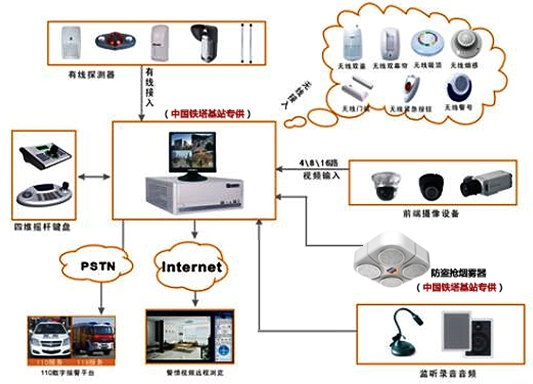

系统连接示意图

8.产品基本配置

a系统图

b产品清单

c、终端报警视频服务器

根据基站的实际情况，我们采用实用而且比较经济的昊诚NAVS-04/08数字网络报警视频服务器，配置话筒和音箱，远程通话。

d、警情与视频的传输

NAVS本身对报警可以设置电话，CONTACT ID协议通讯，保证可以与片区110报警平台联网，也可以设置拨打电话的号码，使警情进行传输，传输方式PSTN+GSM+TCP/IP+3G，保证传输的多样以及通畅性。视频则可以本地浏览，通过远程进行浏览。需要与宽带连接，保证浏览的可靠性。

9.“烟盾”基站防盗抢烟雾报警系统

（音视频报警服务器-典型应用方案）

a系统设计原则

根据系统的实际应用要求和有关国际/国家及行业标准，结合系统投资的长期效益考虑，对系统进行优化设计。设计原则如下：

1 实用性

重点考虑系统的实用性，注重系统的综合能力和总体性能。

2 稳定性、可靠性

须选用先进、成熟、可靠的硬件设备，操作系统软件、应用软件和网络拓朴方式及先进、可靠的数据通信规约。

3 开放性

考虑到系统投资的长期效益，设计与选型注重开放性，图像监控系统中各产品符合国际标准以及有关国家标准和行业规约等，满足系统的可移植性，使其他计算机网络用户便于浏览和查询。

4 先进性

系统采用先进的图像压缩技术Mpeg4和TCP/IP网络技术，监控前端采用专用芯片完成实时图像压缩，保证系统的稳定运行。

5 标准化

系统按标准化设计，包括设备造型标准化、信息格式标准化、系统开发标准化和数据传输规格标准化。

6 便于维护

人机界面友好，全中文界面，便于系统运行人员操作和管理员维护。

7 安全性

提供不同的几种用户类别，具有不同的浏览查询和操作权限。

8 实时性

从告警发生到有人值班的监控中心接到信息的时间≤1秒，视频延时小于0.5S。

9 经济性

在满足以上要求的同时，使系统投资最少具有良好的性能价格比。

b系统设计依据

1) GB50198-94 《民用闭路监视电视系统工程技术规范》

2) GA/T75-94 《安全防范工程程序与要求》

3) GA/T74-94 《安全防范系统通用图形符号》

4) 用户对安保监控系统的总体要求

5) 《中国移动动力环境集中监控系统规范－CSC功能需求规范分册（V3.0.0）》

6) 《中国移动动力环境集中监控系统规范－LSC功能需求规范分册（V3.0.0）》

7) 《中国移动动力环境集中监控系统规范－总体技术规范分册（V3.0.0）》

8) 《中国移动动力环境集中监控系统规范－CSC技术规范分册（V3.0.0）》

9) 《中国移动动力环境集中监控系统规范－FSU技术规范分册（V3.0.0）》

10) 《中国移动动力环境集中监控系统规范－A接口规范（V3.0.0）》

11) 《中国移动动力环境集中监控系统规范－B接口规范（V3.0.0）》

12) 《中国移动动力环境集中监控系统规范－C接口规范（V3.0.0）》

13) G.703建议

14) H.261建议

15) IEEE802.3建议

16) H.221建议

17) H.230建议

18) H.242建议

19) 电气制图 GB6988－86

20) 电气图用图形符号 GB4728

21) 电信工程制图与图形符号 YT／T5015－95

22) 《电信电源维护技术指标》

23) 电网交1999（625）号文《通信局（站）电源、空调及环境集中监控管理系

统前端智能设备通讯协议》

电网综[1997]号通信局（站）电源、空调及环境集中监控管理系统选型技术要求。

c用户需求：

　　1. 移动通讯基站监控项目。需要在400个基站，建立视频监控和防盗报警双系统，主要用于日常安全防范，避免设备偷窃，同时了解设备的日常运行情况。

　　2. 每个基站初步安装4路摄像机，其中2路室外，采用云镜控制的安装方式，要求昼夜监控，夜间光线较弱，需采用日夜两用超低照度型设备，必要时添加红外照明。其余2路室内监控，采用固定安装方式，昼夜监控，但夜间室内光线充足。不要求本地存储。

　　3. 同时，每个基站要求安装3对室外红外对摄探测器，用于侦测非法入侵和防盗。探测距离约20米，配合图像监控，提高防范力度。

　　4. 各基站和总部之间均铺设光纤网络。

　　5. 所有监控图像和报警信号，要求汇总传送到电信总部的监控中心，进行集中监控管理，并且进行录像存储。监控中心要求能够实现：对各基站远程图像的任意调看;能随意控制前端摄像机的转动和镜头拉伸;能对所有图像进行录像存储;能够及时准确接收各基站传送的报警信号，同时可迅速调看报警图像，对报警图像进行录像。

方案设计要点：

　　1. 确定传输方案。传输方式不同，系统搭建和设备选用不同。由于各基站和总部之间已铺设光线网络，因此，该方案可确定为网络远程集中监控系统，这就决定了系统核心设备功能应围绕网络传输功能。

　　2. 确定录像方案。由于各个基站不要求本地存储，逻辑上可直接采用网络视频服务器直接将图像信号、报警信号转化为数字信号进行网络上传，汇总到监控中心后进行集中监看和录像。但是，实际上，如果400个基站的1600路图像全部集中的总部监控中心进行集中录像，势必造成监控中心网络带宽负载过于庞大，且监控中心用于录像存储的主机数量也过于繁多(约六十多台)，维护和管理都极其不便。因此，系统的稳定运作难以保障。从科学角度和现实条件出发，我方建议，如果不绝对要求全部摄像机图像进行同时存储，那么我们仍可选用网络视频服务器，将1600路信号集中传送到监控中心后，监控中心仅对报警图像进行录像存储(可设置报警联动录像，自动在报警后，启动录像功能)，这样不仅可大大减少录像压力和网络占用压力，还可大大降低系统造价，易于实施;另外，如果必须要求对所有图像进行存储，建议在各个基站采用“具有网络视频服务器功能”的数字硬盘录像主机，直接在基站完成录像存储任务，同时进行图像的网络上传。这样，利用各基站分散存储方式，既保证了对所有图像的录像存储，又有效化解了总部的录像压力。如果总部需要查看某基站的录像资料，可通过网络进行远程检索和回访，回访的同时，监控中心可进行二次存储备份。虽然录像采用分散式，但监控管理仍由监控中心实施，监控中心可对基站的录像主机进行各种远程设置，以满足变化的监控需求。

　　3. 确定摄像机的安装位置和数量，并针对现场环境选用适合的前端摄像机，以保证监看效果。

　　4. 视频监控系统和防盗报警系统的联动设计。由于该项目同时采用两套防范系统，因此，如何使这两套系统在防范功能上实现最佳的结合，是有效体高防范效果的关键，也是系统性能高低的体现。使用我公司的网络视频服务器，可实现以下各种联动功能：

　　a) 报警后，自动启动基站的警号/闪灯进行本地告警，对非法入侵者起到威慑作用;还可拨打报警电话(需添加相应设备);

　　b) 建议室外摄像机采用智能球形一体机，利用其智能功能，当某个探测器被触发后，智能球摄像机可立即自动转动到报警方位，采集报警图像，保证在最短时间内监看到报警图像。

　　c) 如果夜间现场灯光较暗，可以联动灯光，即探测器被触发后，立即开启现场灯光，为摄像机提供充足照明，以便于清晰察看现场警情;

　　d) 探测器触发后，报警图像自动进行网络上传，监控中心的电子地图自动显示报警基站方位，同时自动弹出报警图像。

　　e) 监控中心，可自动记录报警图像，同时，具有报警日志管理功能，自动记录报警情况和报警信息，便于日后查证。

　　5. 总部监控中心集中监控平台的构建。监控中心是整个系统的指挥管理中心，是整个系统功能的集中体现，也是所有监控信号的汇总中心，承担着400个基站，上千个摄像机的庞大的艰巨的监控任务，因此，对监控中心管理平台的构建是整个系统设计的核心。这不仅关系到整个网络系统资源整合与优化的问题，更是关系到用户切身使用的可靠性、简便性、灵活性、高效性的问题。 因此，我们采用“IDRS分步式网络远程集中管理平台”，详细介绍可参看产品简介。

系统总体功能简介

　　1. 各基站的本地监控功能

　　1) 本地报警功能：参看上述的“视频监控系统和防盗报警系统的联动设计”

　　2) 视频监控功能：如果采用数字硬盘录像主机，在本地录像，可直接在本地实现多画面监看、实时录像存储、智能检索回放、网络上传等多种本地监控功能。但是，如果基站为无人值守基站，视频监控功能便全部集中到总部的监控中心来完成，监控中心可根据监控需要远程设置各基站的监控主机，便于灵活管理。

　　2. 总部监控中心的网络远程功能

　　1) 网络远程视频监控功能：总部监控中心可通过网络和集中监控平台，实现对前端所有网点的在线监看、同步存储、远程检索回放、语音对讲、电视墙显示等远程监控功能。

　　2) 网络远程集中报警功能：利用总部的 “电子地图/接警主机”，可对所有网点的报警信号进行实时监测。一旦报警，“联网接警主机”的电子地图立即显示报警基站，点击该报警点即可进入二级电子地图(基站内部电子地图)，显示基站内部报警方位。同时报警图像自动上传显示，可自动进行报警录像等。

d客户价值

　　基站综合安防监控系统，在传统防盗解决方案的基础上融合了可视化监控系统，一方面提供原有的动力环境数据化监控信息，另一方面增加基站视频流、基站监控图像、重要告警现场录像、语音通话等真实环境信息。这种方式下为进行远程的基站维护、维护质量考核、基站远程故障排除、专家远程指导等工作提供了条件。同时在基站增加防盗组合，盗窃发生时利用声光警报、喊话等方式制止盗窃行为;并保留盗窃过程录像作为破案、诉讼的直接证据。

e应用场景

　　告警可视化管理

　　基站可视化监控能够使告警可视化，便于快速准确判断告警原因，并将现场画面进行存储。

远程巡检

   运营商通过远程视频检查基站环境状态、设备状态，并检查代维公司的工作质量，能够大大节约人力资源投入。

远程专家指导

　　技术专家坐镇监控中心，控制摄像机查看详细设备图像，通过双向语音，可直接与前方维护人员沟通，详细指导前方解决疑难问题。
